77. RRC - SRB 0, 1, 2, 3

이 카테고리에서만 벌서 77번째 포스팅이라니 ㄷㄷㄷㄷㄷ... 이제 이 5G Study도 2개밖에 더 남지 않았다. 이 후엔 진짜 SKT 6G 백서 리뷰도 해보고 인공지능도 리뷰해봐야겠다...



쨋든 오늘 주제는 SRB이다. SRB? 어디서 많이 들었는데 RRC with Signal Flow를 포스팅할 때 SRB는 시그널 통로라고 가볍게 말하고 지나갔었다. 기억 안 나실걸요? 저도 몰랐거든요 ㅋㅋ 이번엔 그 시그널 통로를 파헤쳐보려고 한다. ㄱㅂㅈ!!!



1. SRB 형제들

SRB는 Signaling Radio Bearer라는 뜻으로 직역하면 신호를 운반하는 경로라는 뜻이다. (여기서 Bearer는 운반자라는 뜻이기도 하다.) 그리고 이 운반자는 0, 1, 2, 3번이 있다. 아래 그림을 보자

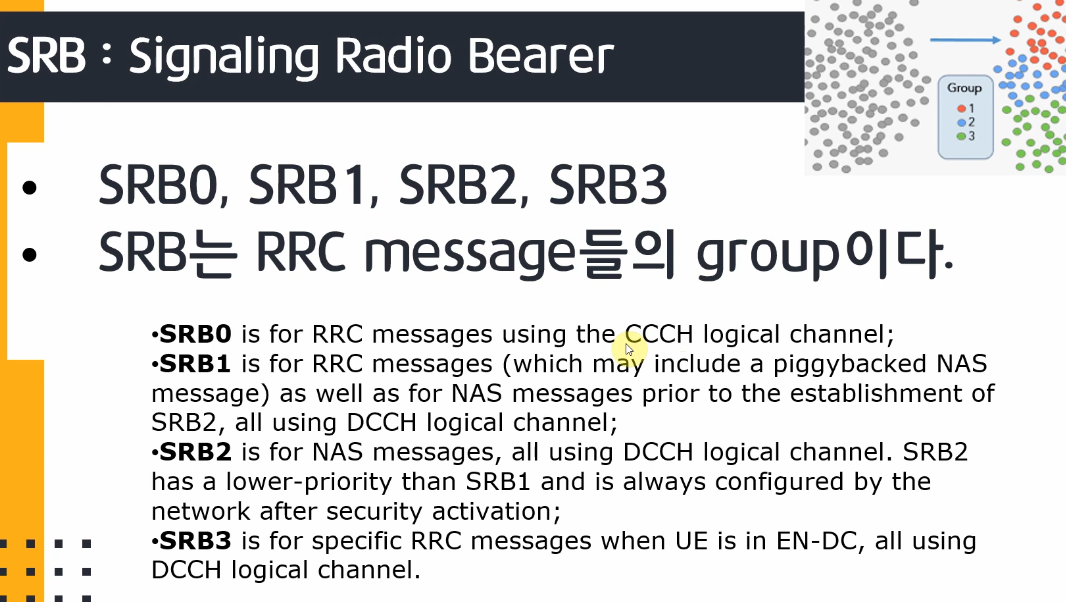

영상 속 SRB 신호 설명 사진



영상 속에서는 각 SRB를 이렇게 설명하고 있다. 영어로 마구마구 써져있는데 한번 정리해보면...

우선 SRB를 숫자별로 나누는 이유는 RRC message들을 Group 지어놓기 위함이다. 각각 다른 message들을 전송할 수 있도록(?) 신호 통로를 나눴다고 생각하면 좋을 것 같다.

SRB 0 - RRC 메시지 전송. CCCH(Common Control Channel) 사용. 연결 초기 단계에서 사용. 보안 설정 이전에 사용. 간단한 연결 요청 등

SRB 1 - RRC 및 NAS 메시지 전송. DCCH(Dedicated Control Channel) 사용. NAS 메시지를 전송할 수 있고 보안 설정 이후에 사용함.

SRB 2 - NAS 메시지 전송. DCCH(Dedicated Control Channel) 사용. SRB1보다 낮은 우선순위. NAS 메시지를 주로 전송함. 보안 이후에 네트워크에 의해 설정됨.

SRB 3 - EN-DC 환경에서 RRC 메시지 전송. DCCH(Dedicated Control Channel) 사용. 옵션적으로 사용됨.



위와 같이 정리할 수 있다.  내 딴에 쉽게 생각해보면 SRB 0은 초면인 친구와 만나기 때문에 모두가 다 사용하는 Common Channel을 사용하고 대화도 약간 간단하게만 하는 통로이다. SRB 1부터는 이제 좀 친해져서 말도 좀 주고 받고 둘만 이야기할 수 있는 프라이빗한 대화 통로(?)인 느낌이다.



이러한 SRB들은 어떠한 모드를 쓰느냐에 따라서 좀 달라지는데  SRB 0/ SRB1,2,3 이렇게 나뉜다고 볼 수 있다.

영상 속 SRB 0 설명 사진



SRB 0의 경우를 우선 보자. SRB 0은 TM 모드 Transparent Mode이고 CCCH를 사용한다. 여기서 TM이란? 전송모드의 일종으로 헤더, 오버헤드, 에러정정이 없고 그냥 빠르게 보내는 모드! 라고 생각하면 될 것 같다. 처음으로 네트워크와 UE가 만나는 단계이므로 상대가 안전한 녀석인지, 위험한 녀석인지도 모른다. 따라서 공통 채널에서 빠르고 가볍게 신호를 주고 받는다고 생각하자.

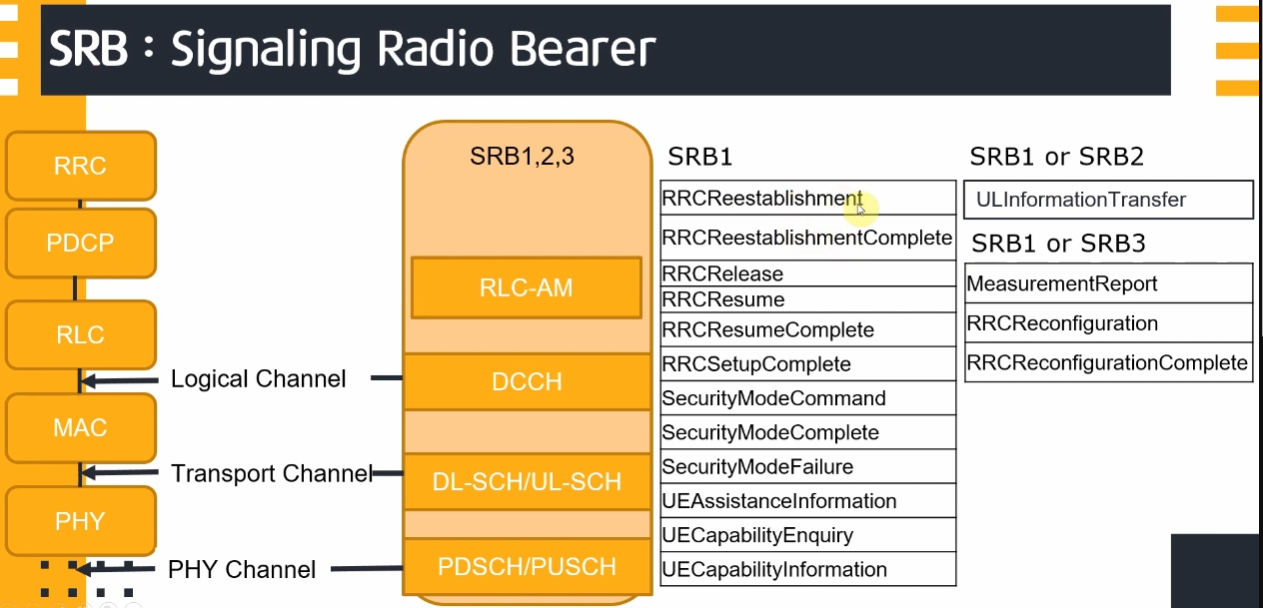

영상 속 SRB 1, 2, 3 설명 사진



SRB 1, 2, 3은 0과 다르게 AM 모드 + DCCH를 사용한다. SRB 1부터는 보안 설정이 된 이후의 UE와 신호를 주고 받기 때문에 AM(Acknowledge Mode)(송 수신 확인 / 메시지 분할/ 정렬/ 재전송 지원 / 신뢰성 보장 필요)을 사용한다. 이때 SRB2가 SRB1보다 우선순위가 낮다고 했는데, SRB1이 주요 RRC 제어 메시지를 운반하고 SRB2는 부가적인 RRC 메시지를 운반하기 때문이다. SRB3은 EN-DC 사용 시에만 등장하며 Optional한 기능이다.



사진의 여러 msg들을 전부 설명할 수는 없고 SRB1이 좀 더 제어적인 측면에서의 msg를 운반한다고 이해하면 좋을 것 같다.

SRB 통로에 대해서 정리하면!

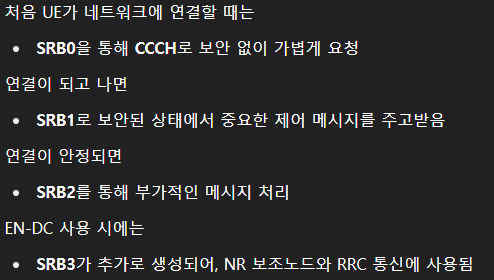

최종 정리

위 사진과 같이 될 수 있겠다고 볼 수 있다.
