22. Handover 2 / Intra RAT

이전 포스팅 에서 알아봤던 Intra RAT의 Inter Frequency와 Intra Frequency를 집중적으로 파헤쳐보자



우선 handover의 기본동작부터 짚고 넘어가보겠다.

영상 속 Handover의 기본 동작 설명 그림

Handover는 신호가 안 좋을 경우 다른 라디오로 넘어가려고 한다.



이때 내가 속한 라디오가 이웃 라디오한테 물어본다.



"야, 내 라디오에 있는 Handset이 그쪽으로 가도돼?" 라고 물어보면 이웃 라디오에서 이에 대한 답을 해준다.

"어, 와도 돼" 또는 "안돼, 나 좀 바쁜뎅..." 실제로 이러진 않겠지만 쉽게 풀어쓰면 이렇다는 거다



만약 가능하다면 Handset이 옮기고 나서  "야, 나 이쪽으로 옮겼어!"라고 기존 라디오한테 말해주고, 기존 라디오는 Core network한테 "야 내 라디오에 있던 애가 저 쪽으로 옮겼어 알아둬"라고 말한다. 그러면 Core network는 기존 라디오에게 보내던 패킷을 이제 새로운 라디오쪽으로 보내게 된다.



이때 두 라디오 사이에서 handset이 직접적인 통신을 통해서 handover하는 것을 X2 Handover라고 하며, core network를 통해서 handover하는 것을 S1 Handover라고 한다.



여기서 핵심은 Handset이 "내 라디오가 안좋아!"라고 말하는 부분이 Intra와 Inter Frequency가 다르다는 점이다.



그 차이점을 한번 알아보자.

1. Intra Frequency Handover

Intra Frequency Handover는 같은 주파수 내에서 움직이는 handover 기술이다.

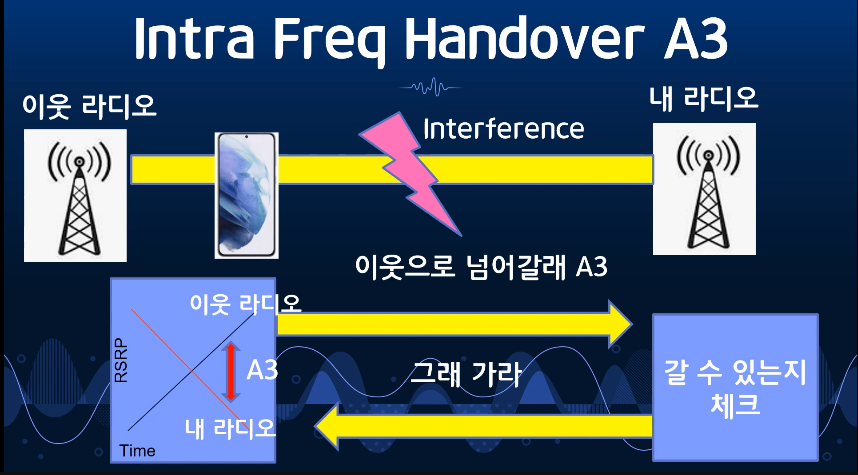

영상 속 Intra Freq Handover 설명 그림



같은 주파수를 쓰므로 Handset은 이웃 라디오와 내 라디오를 동시에 확인할 수 있다.



Handset이 이웃 라디오 쪽으로 이동하면 내 라디오의 RSRP는 작아지고 이웃 라디오의 RSRP는 커지는데 일정 크기의 차이가 나게 되면 Handset은 "나 이제 저쪽으로 갈래"라는 뜻의 A3 메시지를 기존 라디오에게 보내게 된다. 그러면 기존 라디오는 Handset이 갈 수 있는지를 확인하고 가능하면 보내준다.



이 기술은 같은 주파수를 쓰기 때문에 Handover를 할 때 간섭이 일어나게 된다. 따라서 빠른 시간 내에 Handover가 진행되어야하는 것이 특징이다.



2. Inter Frequency Handover

Inter Frequency Handover는 같은 주파수지만 대역폭이 다른 주파수로 이동하는 handover 기술이다.

영상 속 Inter Freq Handover 설명 그림

다른 주파수 대역을 쓰는 이 기술은 우선 Intra Freq Handover가 작동되지 않으면 그 다음으로 진행된다. (A3 메시지 보내기 불가능)그러면서 다른 주파수 대역을 찾게된다.



이렇게 되면 A2 메시지를 내 라디오에 보내서 "나 다른 라디오 좀 찾을 수 있게 해줘"라고 말한다. Handset은 다른 주파수를 동시에 볼 수 없기 때문에 이 때 내 라디오와 연결을 잠시 끊게 되는데, 이때 생기는 빈틈을 Measurement Gap이라고 부른다.  내 라디오와 상호 합의가 된 상태에서 연결을 끊는 것이기 때문에 GAP 이후에 다시 내 라디오와 연결이 가능하다.



만약 이웃 라디오(다른 주파수)를 찾으면 먼저 성능을 체크하고 일정 RSRP 세기를 넘기게 되면 A4 메시지(나 다른데 갈래)를 기존 라디오에게 보낸다. 그러면 이웃 라디오랑 연결작업을 거쳐 연결이 된다.



A1 메시지는 무슨 역할일까? 다른 라디오를 보고 왔는데 기존 라디오만큼 좋은 라디오가 없어서 다시 돌아오려고 할 때 내 라디오의 RSRP 세기가 일정치를 높이면 A1 메시지를 보내서 다시 돌아오게 된다.



이렇게 Intra freq가 작동이 안되면  Inter freq handover가 작동되고 그 이후에 Inter RAT Handover가 작동한다.



Inter RAT Handover는 다음 포스팅에서 알아보겠다!
