11. 진짜 5G를 쓰고 있는 것일까? ENDC

NSA, SA 포스팅에 이어 ENDC에 대해 포스팅해보겠다.



들어가기 앞서 아래 두 사진은 내가 5분 간격으로 같은 위치에서 나의 폰 화면을 캡쳐 한 것이다. 보면 알 수 있듯이 데이터가 5G와 LTE를 왔다 갔다 하는 것을 알 수 있다. 실제로 네트워크가 5G일 때와 LTE일 때 속도 체감을 느낄 수 있었다.

주인 닮아 오락가락인가

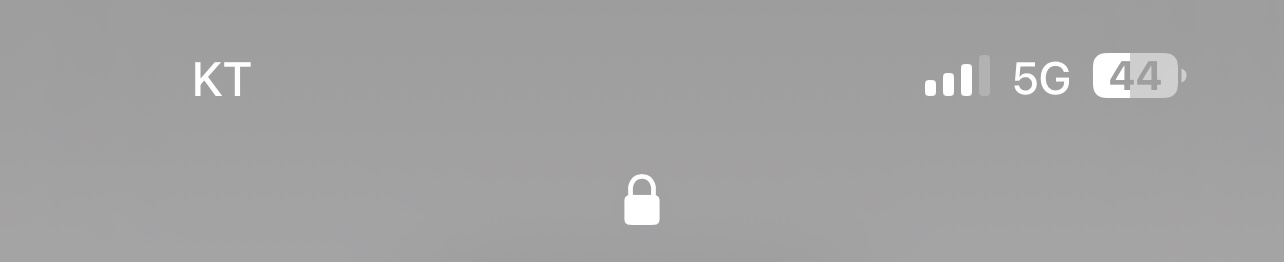

5G인 상태

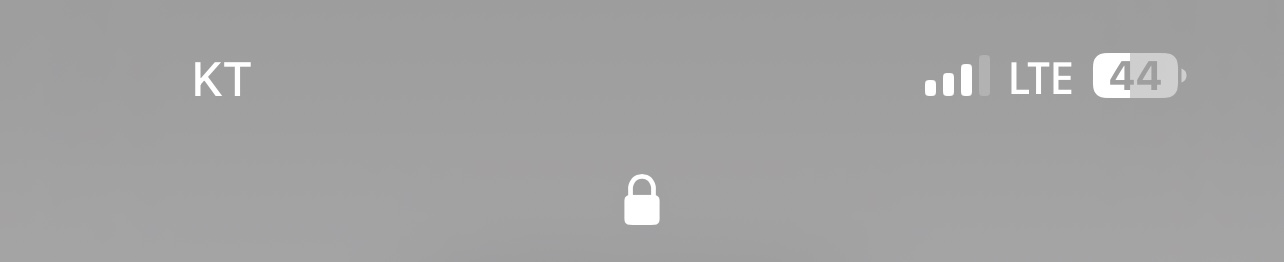

LTE인 상태



분명 나는 5G 요금제를 쓰는데 '왜 LTE가 내 데이터에 뜨는 것인가?' 에 대해 궁금한 분들은 이번 포스팅을 보면 의문이 조금 풀릴지도 모르겠다. (NSA, SA)



 NSA에서 CP, UP의 작동 경로가 다르다는 것을 알았다. 또한, 옵션 3에서는 3x가 5G 액세스망을 사용하기 때문에 다른 옵션들에 비해 좋다는 것도 알았다.



만약 eNB와 5G 모두를 통해서 데이터를 받을 수 있다면 어떻게 될까?

그 개념이 바로 ENDC이다. 가보자



1. ENDC(EUTRAN NR Dual Connectivity)

영상 속 ENDC 설명 그림(+추가)

개념은 쉽다. SA, NSA 모두 아래와 같이 eNB와 NR 액세스 망을 동시에 이용하여 데이터 전송 속도를 높이는 것이 바로 ENDC이다. 이번 강의에서는 NSA의 경우에 대해서만 배워보았다.

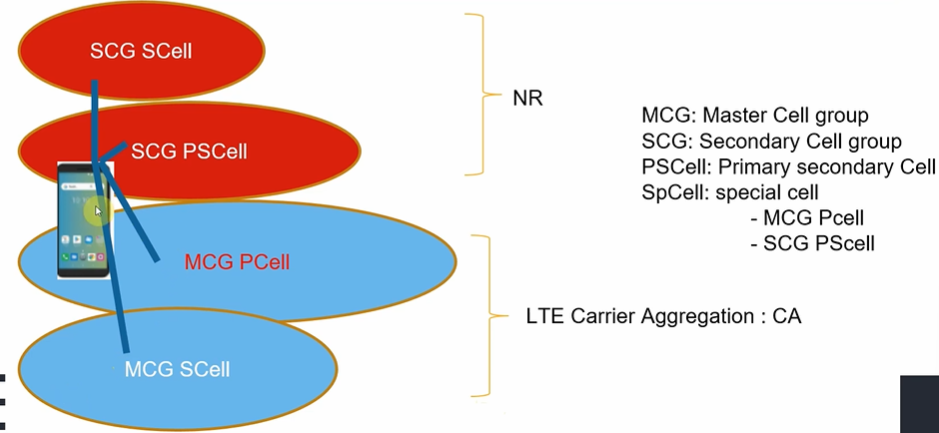

영상 속 NSA ENDC 설명 그림



파란색은 LTE, 빨간색은 5G로 이해하면 된다. LTE Carrier Aggregation 중 CA는 동일한 무선 기술 내에서 여러 개의 무선 주파수 채널을 하나의 넓은 채널처럼 묶어서 사용하는 기술을 말한다. 데이터를 보내는 여러 채널들을 묶어 하나의 큰 채널로 만들었다고 생각하면 될 것 같다.



그림에서 나온 MCG, SCG, PSCell, SpCell 등 용어들을 소개해보겠다.



MCG(Master Cell Group), SCG(Secondary Cell Group), PCell(Primary Cell) 등

이 용어들을 알려면 셀 그룹을 알아야 한다. 셀 그룹은 여러 개의 셀을 묶어 하나의 그룹으로 관리하는 개념이다.

이때 셀 그룹 내에서 대장과 부하들이 있는데 대장 셀을 MCG라고 하고 부하 셀을 SCG라고 한다.



MCG는 주로 가장 강한 신호를 제공하는 셀을 중심으로 구성되며, 부하 셀들을 관리하고 제어하는 역할을 한다.

SCG 는 MCG를 보조하는 셀 그룹으로 데이터 전송, 부하 분산과 같은 역할을 한다.



PCell은 Primary Cell로 사용자가 현재 연결되어 있는 셀로 단말에 서비스를 제공하는 셀이다.

SCell은 Secondary Cell로 PCell을 보조하고 추가 대역폭을 제공하여 데이터 전송 속도를 향상시키는 셀이다.

PSCell은 Primary Sceondary Cell로 SCG에서 PCell을 뜻한다. (PCell은 이미 MCG에 있으므로 구분하기 위함)



정리하자면..



1. 각 셀 그룹에는 PCell, SCell, PSCell 등이 역할을 가지고 존재한다.

2. 하나의 셀 내에서 여러 개의 채널을 묶는 것을 CA라고 한다.

3. LTE와 5G의 네트워크 대역폭을 합쳐 사용하는 것을 EN-DC라고 한다.

로 이해할 수 있을 것 같다.



비유해보면 계곡의 작은 물길(Cell)들을 생각해보자. 각 지역의 작은 물길들이 모여 하천(CA)을 이루게 되고 각자 다른 하천(LTE, 5G)들이 모여 하나의 강(EN-DC)가 되는 것이다. 이렇게 되면 물들은 더 많이, 더 빠르게 움직일 수 있게 될 것이다.



2. 그래서 내가 쓰는 5G는 진짜일까?

ENDC를 사용하면 LTE와 5G 둘다 사용해서 데이터를 사용할 수 있다고 그랬다. 그러면 나는 5G를 쓰는걸까? LTE를 쓰는 걸까?



우선 5G 네트워크를 쓰려면 3가지 조건이 필요하다.

1. 5G 요금제     2. 5G가 가능한 단말     3. 5G가 가능한 네트워크



위 조건을 다 만족하면 5G를 사용할 수 있게 된다. 다음은 문답식으로 5G 사용에 대해 정리해 본 것이다.



5G 로고가 단말에 뜨는 것을 볼 수 있다.

    --> 진짜 5G를 쓰고 있는 것이다!



만약 5G 커버리지를 벗어나게 되면 5G를 사용하는 것일까?

    --> 5G 네트워크를 쓰고 있기는 하다. (ENDC를 사용 하기 때문에 LTE와  5G 네트워크를 동시에  사용하므로.)

    --> 하지만 5G 액세스망을 쓰고 있냐는 질문에는 엄밀히 말하면 아니라고 답할 수 있다. LTE 액세스 망을 사용하므로..



정리해보면



ENDC 기술을 통해 5G를 쓰고 있지만 완벽한(?) 5G는 아니다라고 나는 생각한다.



+ 2024년 현재에는 5G NSA가 아닌 5G SA를 사용하는 곳이 증가하고 있다. 퓨어한 5G를 사용할 수 있을지도..?
